Gruppo filtrante automatico Professional System

FILTRAZIONE DI LIQUIDI EMULSIONANTI E REFRIGERANTI

Gruppi filtranti automatici PROFESSIONAL SYSTEM

Gruppo di filtrazione automatico a dischi autopulenti ideale per aziende specializzate in lavorazioni meccaniche di precisione (filtrazione di liquidi emulsionanti e refrigeranti).

Content on this page requires a newer version of Adobe Flash Player.

Get Adobe Flash player

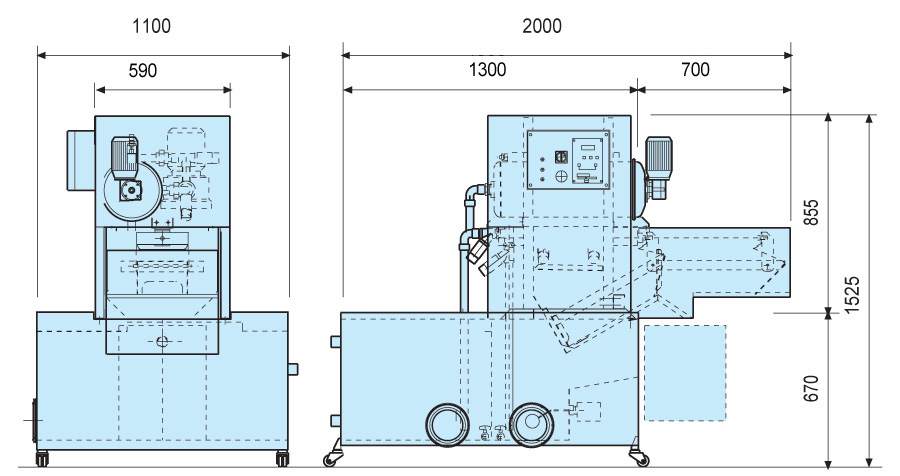

disegno_tecnico_professional_system

clicca per ingrandire »

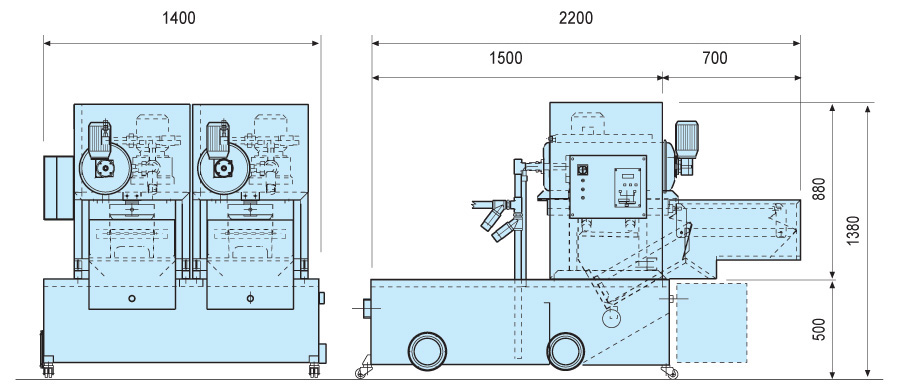

disegno_tecnico_professional_system

clicca per ingrandire »

Funzionamento e Autopulizia

Funzionamento_filtro_industriale_professional

Clicca per ingrandire »


Codice e portata »

In certi contesti produttivi la filtrazione dei liquidi refrigeranti ed emulsionanti richiede sistemi o gruppi evoluti. Filtri automatici in grado di attivarsi in modo autonomo anche per l'autopulizia del sistema stesso, mantenendo costante la qualità e quantità di liquido filtrato e di scorie eliminate.
PROFESSIONAL SYSTEM è un gruppo di filtrazione appositamente progettato e costruito in modo compatto, capace di affrontare e risolvere il problema della filtrazione dei liquidi lubrorefrigeranti anche in impianti a forte produttività.

La struttura dei filtri è in acciaio INOX AISI 304. Il corpo macchina, la struttura portante e le vasche, in acciaio verniciato.

Il cuore del sistema è costituito da un innovativo sistema a dischi filtranti in poliestere coperti da nostro brevetto » (vedi)
Questi nel loro insieme costituiscono una superficie filtrante totale molto grande con portate elevate di liquido filtrato :

  • 11.000 litri/ora nel modello a filtro singolo
  • 22.000 litri/ora nel modello a filtro doppio

La tecnologia costruttiva, collaudata anche in altri contesti industriali, rende questo sistema un gruppo autonomo. Nella configurazione completa tutto avviene in modo automatico: autopulizia, recupero, scarico e smaltimento delle scorie metalliche solide.

Applicazioni

Filtra liquidi di processo industriale, emulsionanti da taglio, liquidi di lavaggio, ecc.
Ideale per:
  • industria meccanica
  • macchine per asportazione truciolo e rettifiche
  • officine meccaniche
  • centri di lavoro
Assicura velocità di filtrazione ed un recupero ottimale dei liquidi interessati (risparmio economico nel tempo).

Grado di filtrazione

Il grado di filtrazione va da 5 a 500 Micron, in funzione dei dischi utilizzati all'interno dei filtri.

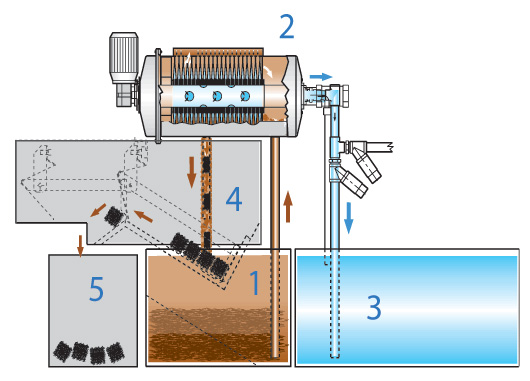

Funzionamento in filtrazione - Vedi figura a lato

Da una vasca di raccolta viene prelevato il liquido da filtrare (1), portato all'interno del filtro rotativo a flusso tangenziale (2), dotato di numerosi filtri brevettati ad alto grado di filtrazione.
L'abbinamento del flusso tangenziale del liquido da filtrare e della pressione in entrata, produce un passaggio forzato del liquido stesso all'interno dei dischi e canalizzato ad una vasca di raccolta (3) del liquido filtrato e rigenerato (vedi Dischi filtranti).

Autopulizia - Vedi figura a lato

I cicli di autopulizia dei filtri dai residui accumulati all'interno avvengono automaticamente con lo stesso liquido impuro destinato alla filtrazione
» (vedi)
Una centralina programmata manda gli impulsi ad un'idrovalvola (chiusa durante la normale filtrazione). Questa si apre e le scorie vengono espulse e raccolte in una vasca di recupero automatico dei residui (4), mentre il liquido di pulizia torna nella vasca del liquido sporco (1). I residui solidi vengono poi automaticamente espulsi in un'altra vasca (5).

Durante il ciclo di autopulizia il sistema continua la filtrazione. Nessun arresto produttivo ma filtrazione continua e costante nel tempo (la filtrazione non si ferma mai).

Manutenzione

In un corretto utilizzo e dimensionamento la manutenzione è praticamente inesistente.
Il sistema di controlavaggio forzato (brevettato) evita l'accumulo delle scorie sui filtri che vengono puoi espulsi dal ciclo di autopulizia.

Codici, portata e superficie filtrante

» (vedi tabella codici)
